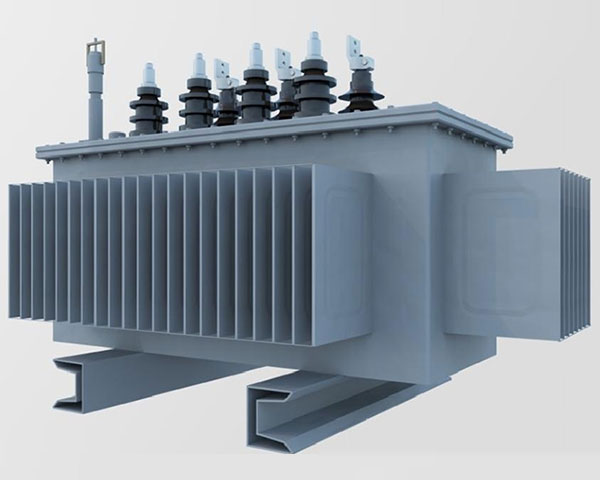

10kV非晶合金油浸式配电变压器

10kV非晶合金油浸式配电变压器

技术规范：
执行标准：IEC、GB、ANSI/IEEE、NEMA
容量：30kVA~2500kVA
一次侧额定电压：6kV~35kVA
二次侧额定电压：0.4kV
分接档位数： 5
频率：50/60 Hz
相数：三相
联结组别：Dyn11/YynO等
阻抗：4%~6.5%

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

非晶合金铁心具有低损耗(相当于硅钢片的1/3-1/5),低矫顽力、低激磁电浪、良好的温度稳定性等特点，用非晶合金制造的变压器，节能十分显著。特别适用于负载率低的用户，如广大农村地区和发展中地区，非晶合金变压器铁心采用三相五柱卷铁心，铁心夹紧用薄板成型框架结构，低压线圈为箔绕式使之抗短路能力强、结构先进合理，总体性能指标达到世界先进水平。

低损耗：符合GB20052-2020《电力变压器能效限定值及能效等级》标准中的能效要求；
低噪音：满足国网南网低噪音标准的要求；
抗短路能力强：低压线圈采用铜箔绕制，高压线圈采用点胶纸压烘成型，机械强度高；
外形美观：全抛磨除锈，粉末电喷涂漆可达到家电喷漆效果；

额定容量 KVA	1级			2级			3级			短路阻抗 %
	非晶合金			非晶合金			非晶合金
	空载损耗 W	负载损耗 W		空载损耗 W	负载损耗 W		空载损耗 W	负载损耗
	空载损耗 W	Dyn11/Yzn11	Yyn0	空载损耗 W	Dyn11/Yzn11	Yyn0	空载损耗 W	Dyn11/Yzn11	Yyn0
30	25	510	480	33	535	510	33	630	500	4.0
50	35	735	700	43	780	745	43	910	8700
63	40	880	840	50	930	890	50	1090	1040
80	50	1060	1010	60	1120	1070	60	1310	1250
100	60	1270	1215	75	1350	1285	75	1580	1500
125	70	1530	1450	85	1615	1540	85	1890	1800
160	80	1870	1780	100	1970	1880	100	2310	2200
200	95	2210	2100	120	2330	2225	120	2730	2600
250	110	2590	2470	140	2735	2640	140	3200	3050
345	135	3100	2950	170	3275	3120	170	3830	3650
400	160	3660	3480	200	3865	3675	200	4520	4300
500	190	4380	4170	240	4625	4400	240	5410	5150
630	250	5020		320	5300		320	6200		4.5
800	300	6075		380	5415		380	7500
1000	360	8340		450	8800		450	10300
1250	425	9720		530	10260		530	12000
1600	500	11745		630	12400		630	14500
2000	550	14000		710	14800		720	18300		5.0
2500	670	15450		860	16300		865	21200		5.0

注：表中数据仅供参考，公司保留数据变动的权力，并接受特殊订货。
