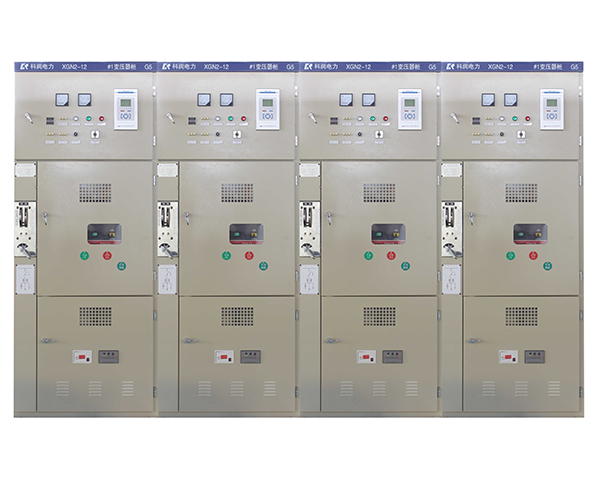

XGN2

变压器高压柜低压柜户外成套设备

XGN2

柜体材料
1.冷扎钢板或角钢(用于焊接柜);
2.敷铝锌钢板或镀锌钢板(用于组装柜);
3.不锈钢板(不导磁性);
4.铝板((不导磁性)。

咨询热线：+86-570-4982909　销售热线：+86-570-4982880

产品概述

性能特点

技术参数

高压配电柜是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在3.6kV~550kV的电器产品。一般供电局、变电所大多使用高压开关柜，后经变压器降压低压侧引出到低压配电柜，低压配电柜再到各个用电的配电盘、控制箱、开关箱等电气设备，以达到设计功能要求的配电装置的设备。

产品技术特点：
1.采用热缩绝缘材料及环氧涂覆绝缘工艺，优化电极形状，柜体结构紧凑，缩小占地面积；
2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后，通过高强度螺栓螺母和铆螺母连接而成，构件表面采用喷塑或镀锌工艺；
3、可配用国产ZN85-40.5真空断路器和国外SF1、SF2型及FP系统六氟化硫断路器，以满足不同用户的需求；
4、开关柜各功能小室均采用金属板封隔，并设有独立的压力释放通道；
5、断路器、接地开关等操作均可在开关柜关闭情况下进行，即可实现关门操作；
6、开关柜的结构适应性强，主接线方案可达到198种以上，能满足不同用户需要；
7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置，“五防”功能齐全，安全可靠

序号	项目名称			单位	数据
1	额定电压			kV	3,6,7.2,12
2	额定电流			A	630~3150
3	额定短路开断电流			kA	20,25,31.5
4	额定短路关合电流(峰值)			kA	40,50,80,100
5	额定耐受电流(峰值)			kA	40,50,80,100
6	额定短时耐受电流			kA	20,25,31.5,40
7	额定绝缘水平	1min工频耐受电压	极间、极对地间断口间	W	24,32,42
		1min工频耐受电压	极间、极对地间断口间		28,38,48
		雷电冲击耐受电压	极间、极对地间断口间	W	40,60,75
		雷电冲击耐受电压	极间、极对地间断口间		46,70,85
8	额定短路持续时间			s	4
9	防护等级				IP2X
10	结构型式				单母线分段及单母线带旁路
11	操作方式				电磁式、弹簧储能式
12	外形尺寸(宽×深X高			mm	1200x1300×2650(≥2000A) 1100×1200×2650(一般式)
13	重量			kg	≈1000
