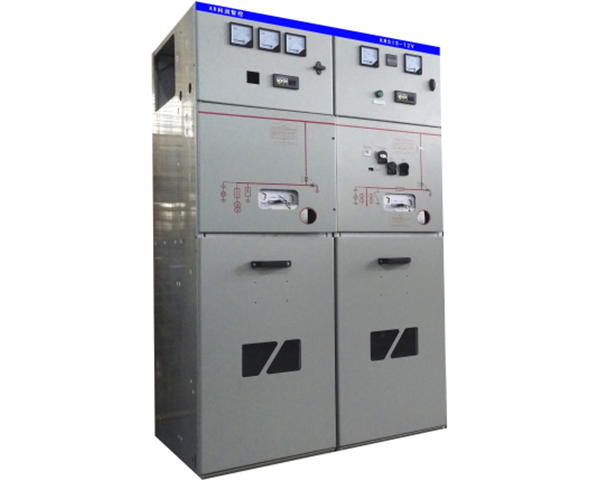

KRSIS

柜体材料
1.冷扎钢板或角钢(用于焊接柜);
2.敷铝锌钢板或镀锌钢板(用于组装柜);
3.不锈钢板(不导磁性);
4.铝板((不导磁性)。
咨询热线:+86-570-4982909 销售热线:+86-570-4982880
产品概述
性能特点
技术参数
KRSIS-12V型固体绝缘开关柜采用模块化结构设计,实现开关柜任意组合和扩展,方便 检修和维护。全绝缘、全密封、免维护,所有带电部分均进行全绝缘处理。采用全绝缘母 线,纵向布置,连接方便可靠。设有独立低压室,可装微机保护及各类表计,无需柜顶再 加装低压小室,使开关柜排列更美观、紧凑。设有独立低压室,可装微机保护及各类表 计,无需柜顶再加装低压小室,使开关柜排列更美观、紧凑。
产品技术特点:
1.采用热缩绝缘材料及环氧涂覆绝缘工艺,优化电极形状,柜体结构紧凑,缩小占地面积;
2、开关柜柜体选用优质冷轧钢经数控钣金加工成形后,通过高强度螺栓螺母和铆螺母连接而成,构件表面采用喷塑或镀锌工艺;
3、可配用国产ZN85-40.5真空断路器和国外SF1、SF2型及FP系统六氟化硫断路器,以满足不同用户的需求;
4、开关柜各功能小室均采用金属板封隔,并设有独立的压力释放通道;
5、断路器、接地开关等操作均可在开关柜关闭情况下进行,即可实现关门操作;
6、开关柜的结构适应性强,主接线方案可达到198种以上,能满足不同用户需要;
7、手车、断路器、接地开关和后柜门之间设有防止误操作的机械联锁装置,“五防”功能齐全,安全可靠

项目名称

单位


产品类别

负荷开类

组合电器开关

断电路

隔开光

额定电压

kV

12

12

12

12

灭弧类型

-

真空

真空

真空

-

额定电流

A

630

125

630

630

额定频率

Hz

50

50

50

50

主回路电阻

μΩ

≤150

1

≤500

≤150

≤150

Imin工频耐受电压相同、相对地/断口

kV

42/48

42/48

42/48

42/48

雷电冲击耐受电压相同、相对地/断口

kv

75/85

75/85

75/85

75/85

额定短路开断电流

kA

-

2

315

20

-

额定短路开合电流

kA

50

2

80

50

-

额定短时耐受电流

kA/s

20/4

-

20/4

-

额定峰值耐受电流

kA

50

2

80

50

-

额定电缆充电开断电流

A

10

-

-

-

5%额定有功负载开断电流

A

315

-

-

-

转移电流

A

-

3150

-

-

平均合闸速度

m/s

09±0.2

-

平均分闸速度

m/s

13±0.2

-

分闸、合闸不同期

m/s

≤2

-

合闸时间

m/s

25~60

-

分闸时间

ms

17~45

-

合闸弹跳时间

ms

≤2

-

机械寿命

负荷开关 / 断路器:10000; 隔离、接地开关:3000

防护等级

IP67

局放值

Pc

2

≤5



上表中注 1:用导电棒代替高压熔断器;注2:按高压熔断器;注3:所有环氧绝缘体
